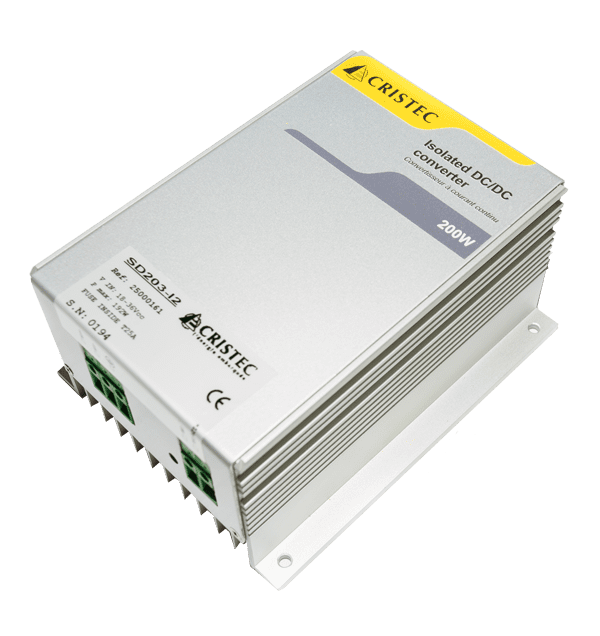

Convertisseurs CONTINU-CONTINU ISOLÉS – Gamme SD

Les convertisseurs continu-continu CRISTEC permettent d’élever ou de baisser la tension, afin d’alimenter des équipements électriques  et électroniques.

Dotés d’une isolation galvanique entre l’entrée et la sortie, les convertisseurs C/C sont disponibles en 12, 24 et 48V.

Ils peuvent fonctionner en chargeur de batteries : la tension de charge est ajustable par potentiomètre externe.

A noter enfin que l’on peut monter jusqu’à 3 convertisseurs en parallèle afin d’accroître la puissance disponible.

Caractéristiques

• PRÉSENTATION

• En boîtier fermé.

• Raccordement sur bornier à vis.

• PUISSANCE DE SORTIE

• 195W.

• CARACTÉRISTIQUES ÉLECTRIQUES EN SORTIE

• Rendement typique : 75 %.

• Régulation ligne : 1 %.

• Régulation charge : 2 % (10 à100 %).

• RIGIDITÉ DIÉLECTRIQUE

• Entrée/sortie > 1000Vcc.

• CONVECTION

• Naturelle.

Tension

• TENSION D’ENTRÉE NOMINALE

• 12Vcc : de 10 à 18Vcc.

• 24Vcc : de 18 à 36Vcc.

• 48Vcc : de 36 à 72Vcc.

• TENSION D’UTILISATION

• 12, 24 ou 48Vcc nominale.

• Ajustable par potentiomètre externe.

Température

• TEMPÉRATURE D’UTILISATION : de 0°C à +50°C.

• TEMPÉRATURE DE STOCKAGE : de – 20°C à + 85°C.

Protection

• PROTECTION EN ENTRÉE

• Contre les inversions de polarité.

• Filtre EMI.

• Par fusibles.

• PROTECTION EN SORTIE

• Contre les courts-circuits.

• Contre les surcharges par limitation du courant.

• Contre les surtensions (Vnom + 25 %).

convertisseurs continu-continu
GAR-2-FR-bleu-1-ligne

    TÉLÉCHARGEMENTS

    Fiche technique
    Manuel utilisateur
